产品概述：

M800 是基于 Linux 系统的嵌入式控制器，是机器视觉和运动控制一体化的独立式控制器，支持多种编程语言 QT、C++、C#、C、Lua 语言等，可广泛应用于军工、医疗、半导体、新能源、汽车、3C、机械加工等行业应用，为客户提供 PLC 和 IPC之外的高可靠性、高扩展性、高易用性、高性价比产品解决方案。

产品特性：

◉ 支持 4xGigE，1xUSB3.0，3x USB2.0，1x HDMI

◉ 支持 1xRS232,1xRS485,1xCAN2.0

◉ 输出口的电流驱动能力为 500mA

◉ 开关量使用了7层滤波保证可靠性

◉ 各轴专用的正负限位信号和原点信号

◉ 支持通道（坐标系）直线插补、圆弧插补等

◉ 支持软启停、缓冲区运动、PT 运动等功能

◉ 具有 2 路 256 点缓冲位置比较和锁存功能

◉ 本地通用 IO 包括 16 DI、16DO

◉ 支持多种功能卡的级联扩展功能

◉ 支持 EtherCAT 总线 16 轴运动控制

◉ 具有 6 轴脉冲，支持5轴联动

◉ 具有2维和3维位置比较功能

◉ 支持动态改变目标位置和速度、 具有绝对同步及同步跟随功能

◉ 支持软着陆、软启动，及电子齿轮功能

◉ 支持轨迹规划、连续插补、前瞻预处理

◉ 并可实现连续轨迹运行时的 IO 控制功能

◉ 支持软件专用芯片加密功能

产品性能：

◉ 插补周期：1ms

◉ 编码器 4 倍频最高输入频率：8MHz

◉ 光隔离输入通道输入电阻 4.7K @1/4W

◉ 光隔离输入逻辑高：3V～24V ，逻辑低为：0～2.4V

◉ 光隔离输出通道采用 MOSFET 漏极输出，漏极开路电压 5V～35V(DC)

◉ 隔离电压 3750Vrms

◉ 通过莱茵 EMC 认证,符合 EN IEC 61000-6-2:2019:2011, EN IEC 61000-6-4:2019 测试标准。

软件支持：

Linux系统：Ubantu、Diban...... 适用于QT、C++、C#、C、Lua 语言等编程工具

标准运控和视觉函数库及例程：

MOTION PANEL测试软件: 可协助开发及调试人员配置调整运控参数，可调测单轴或多轴协同的调试工具软件，并为用户提供源代码

VISION PANEL测试软件：

可协助开发及调试人员配置调整视觉参数，可调测定位、测量、识别、检测、寻边等视觉功能调试工具软件，并为用户提供源代码

应用领域：

◉ 自动化装配、组装产线设备

◉ SMT相关生产设备

◉ 食品包装生产设备

◉ 激光加工设备

◉ 锂电生产相关设备

◉ 生物医学自动检测、处理设备

◉ 纺织设备

◉ 光伏生产设备

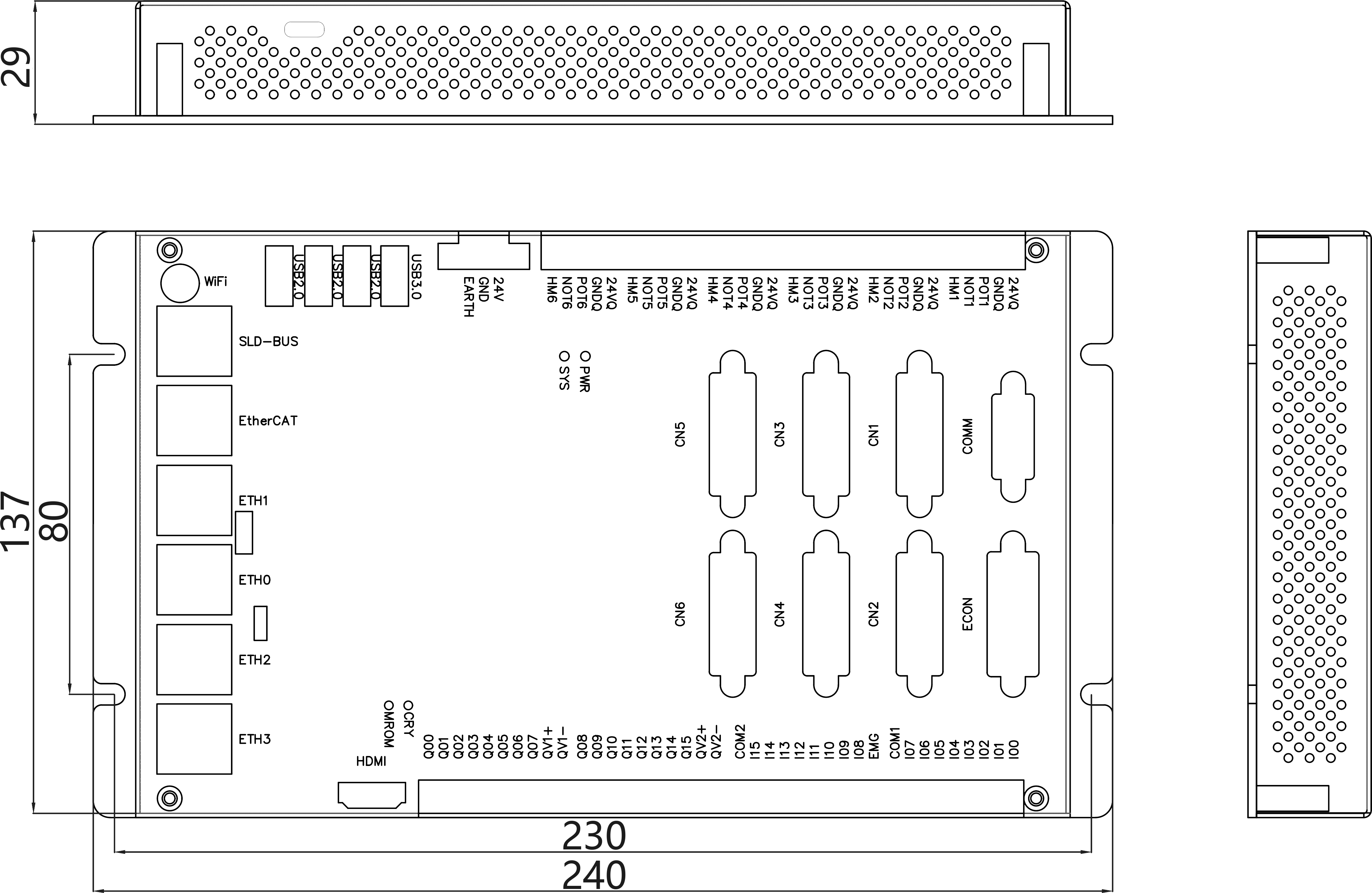

产品尺寸：
