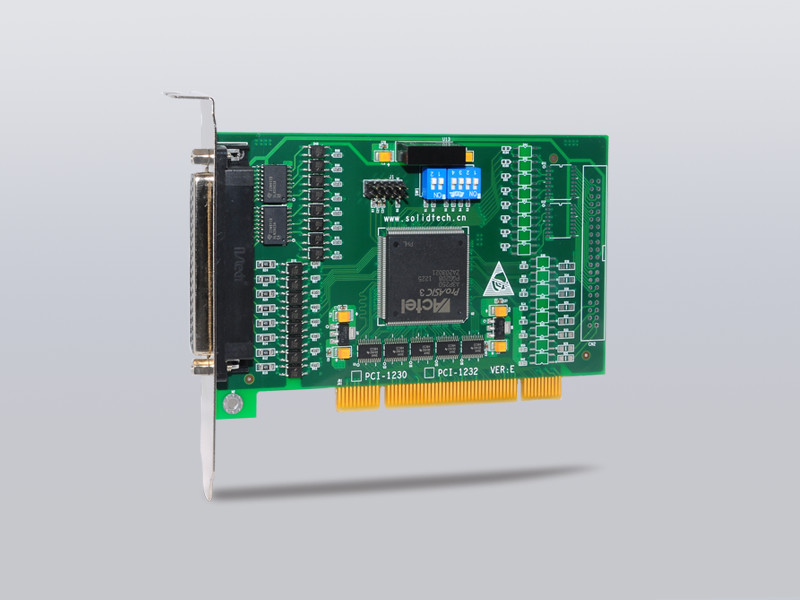

升立德 32路IO控制卡 PCI-1230

发布时间:2020-06-09 09:05:00 作者:Nine 点击次数:381



概述:

PCI-1230 是一款光隔离32通道输入输出控制卡,可实现2500V的光电隔离保护,具有5- 35V的输出范围,使其在继电器驱动及自动控制等方面具有广阔的工业应领域。

PCI-1230 提供了板卡ID设置功能,用户设定板号,可避免意外情况下BIOS自动查找而发生各IO点控制混乱的问题。





规 格:

• 隔离输入

o 输入通道 :16路

o 输入范围 :24V (Max无极性)

o 输入高电平 :Hight 5-24V

o 输入低电平 :Low  0-1.5V

o 输入阻抗 :2.2K (@1/4Watt)

o 隔离电压 :3750V

o 输入电流 :15mA

o 相应时间 :50uS(MAX)

o 交互方式 :中断、查询

• 隔离输出

o 输出通道 :16通道单端

o 输出方式 :集电极开路(达林顿)

o 输出电流 :500mA(8路共享)

o 负载电压 :5-35V

o 隔离电压 :37-50V.

o 相应时间 :50uS(Max)

o 输出控制 :软件设定



一般规格:

•  功耗:5V ,500mA

•  工作温度 : 0° C ~ 50° C

•  存储温度 : -20° C ~ 80° C

•  湿    度 : 5 ~ 85%, 无凝结

•  尺    寸 : 90mm(L) X 96mm(H)

•  连 接 器 : D-SUB37



特性:

1. 16路隔离DI,16路隔离DO

2. 具有较高的输出驱动能力

3. 输入输出采用DB37连接器

4. 可配置板ID号

5. 兼容标准产品

6. 兼容5V和3.3V 2.2版本PCI协议

7. 光隔离输入通道输入电阻 4.7K@1/4W

8. 光隔离输入逻辑高:3V~24V ,逻辑低为:0~2.4V,TTL输入逻辑低为:0~0.8V,逻辑高:2.0V~5V

9. 光隔离输出通道采用达林顿管集电极开路输出,集电极开路电压5V~35V(DC),TTL输出通道逻辑高为2.4V~5V,逻辑低为0~0.5V

10. 200mA反向电流输出



应用领域:

工业控制

自动化设备

通讯转换

环境数据监测

机器视觉及自动监测设备

生物医学自动检测、处理设备

自动化生产线



技术支持:

支持Windows 2000、Windows XP、Vista、 Win 7、 Win 8等操作系统,支持32位、64位系统

提供动态链接库(DLL)供用户进行二次开发

提供IOPane调试程序,可在开发阶段来调试运动控制系统

支持VC++, VB6, VB.NET, C#, F#, Labview, Delphi, C++ builder等开发工具,并提供例子代码



订购指南:

PCI-1230           16路隔离DI、16路隔离DO数字量控制卡

PCIe-1230         16路隔离DI、16路隔离DO数字量控制卡

DIN-37/D           37pin端子板,带DIN模块便于安装在DIN导轨上

DIN-37/L           37pin端子板,直角连接器

LN-37/FF /1      37pin 公对公电缆/1米

LN-37/FF /2      37pin 公对公电缆/2米

LN-37/FF /3      37pin 公对公电缆/3米

DIN-8D             8路通用电流放大端子,支持输出电流至2A
