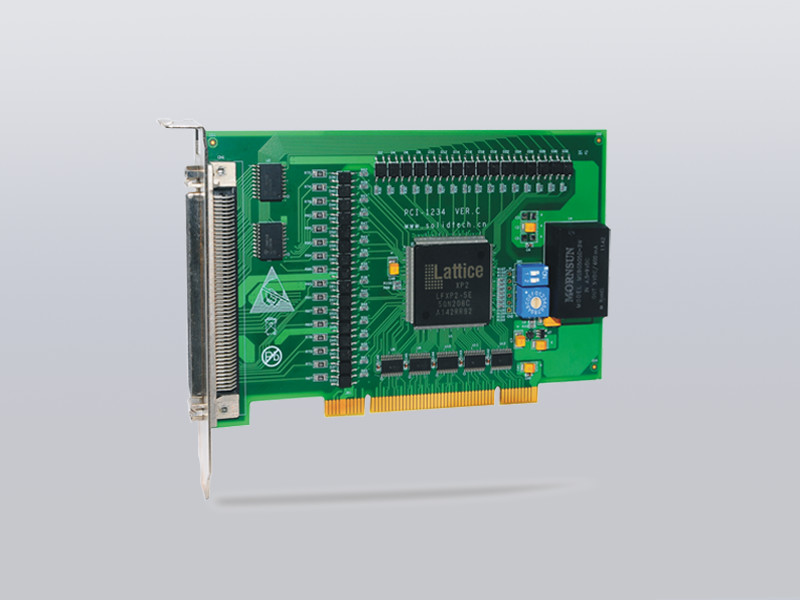

升立德 64路IO控制卡 PCI-1234

发布时间:2019-04-23 09:13:00 作者:Nine 点击次数:404



概述:

PCI-1234是一款兼容5V/3.3V PCI协议的光隔离64通道输入输出控制卡,可实现2500V的光电隔离保护,具有5- 35V的输出范围,使其在继电器驱动及自动控制等方面具有广阔的工业应领域。

PCI-1234提供了板卡ID设置功能,用户设定板号,可避免意外情况下BIOS自动查找而发生各IO点控制混乱的问题。





规格:

隔离输入

  • 输入通道 :32路

  • 输入范围 :24V (Max无极性)

  • 输入高电平 :Hight 5-24V

  • 输入低电平 :Low  0-1.5V

  • 输入阻抗 :2.2K (@1/4Watt)

  • 隔离电压 :3750V

  • 输入电流 :15mA

  • 相应时间 :50uS(MAX)

  • 交互方式 :中断、查询

隔离输出

  • 输出通道 :32通道

  • 输出方式 :集电极开路(达林顿)

  • 输出电流 :500mA(单路)、100mA(全部)

  • 负载电压 :5-35V

  • 隔离电压 :3750V.

  • 相应时间 :50uS(Max)

  • 输出控制 :软件设定



应用范围

工业控制

自动化设备

通讯转换

环境数据监测



一般规格:

PCI总线兼容2.3规范

3.3V、5V PCI环境兼容

功耗:5V ,500mA

工作温度 : 0° C ~ 50° C

存储温度 : -20° C ~ 80° C

湿  度 : 5 ~ 85%, 无凝结

尺    寸 : 90mm(L) X 96mm(H)

连 接 器 : 100pin SCSI-type



特性:

1. 32路隔离DI,32路隔离DO

2. 具有较高的输出驱动能力

3. 输入输出采用SCSI100连接器

4. 可配置板ID号

5. 兼容标准产品

6. 兼容5V和3.3V 2.2版本PCI协议

7. 光隔离输入通道输入电阻 4.7K@1/4W

8. 光隔离输入逻辑高:3V~24V ,逻辑低为:0~2.4V,TTL输入逻辑低为:0~0.8V,逻辑高:2.0V~5V

9. 光隔离输出通道采用达林顿管集电极开路输出,集电极开路电压5V~35V(DC),TTL输出通道逻辑高为2.4V~5V,逻辑低为0~0.5V

10. 200mA反向电流输出



应用领域:

工业控制

自动化设备

通讯转换

环境数据监测

机器视觉及自动监测设备

生物医学自动检测、处理设备

自动化生产线



软件支持:

支持Windows 2000、Windows XP、Vista、 Win 7、 Win 8等操作系统,支持32位、64位系统

提供动态链接库(DLL)供用户进行二次开发

提供IOPane调试程序,可在开发阶段来调试运动控制系统

支持VC++, VB6, VB.NET, C#, F#, Labview, Delphi, C++ builder等开发工具,并提供例子代码



订购指南:

PCI-1234           32路隔离DI、32路隔离DO数字量控制卡

DIN-100/D         100pin端子板,带DIN模块便于安装在DIN导轨上

DIN-100/L          100pin端子板,直角连接器

LN-100/FF /1     100pin 公对公电缆/1米

LN-100/FF /2     100pin 公对公电缆/2米

LN-100/FF /3     100pin 公对公电缆/3米

DIN-8D              8路通用电流放大端子,支持输出电流至2A
